Last Updated on 21. April 2021 by sfambach
Das HiGrow (oder auch HighGrow) Board ist unter seinem vollem Name „ESP32 DHT11 WIFI Bluetooth Soil Temperature Humidity Sensor18650“ beim schnellen Ali erhältlich. Es soll zur Pflanzenüberwachung dienen und basiert auf einem ESP32 Wroom. Das Board kann Luftfeuchtigkeit, Temperatur, Licht sowie Erdfeuchte messen. Einige Pins sind nach aussen geführt, so dass weitere Sensoren hinzugefügt werden können. Der Lichtsensor scheint bei meiner Version nicht vorhanden zu sein. Es gibt noch andere ähnliche Boards, zum Beispiel von TTGO. Im weiteren Verlauf werde ich das Board auch als Stock oder Spiess bezeichnen, denn so sieht es aus ;).
Zum thema HighGrow ist auch dieser kurze Wikipediaeintrag ganz nett, den ich euch nicht vorenthalten möchte:
https://de.wikipedia.org/wiki/HighGrow
Fakten
| Beschreibung | Wert |
| Prozessor | ESP32 Wroom |
| Taster | Reset (EN) / Boot |
| Ein-Schalter | Schiebeschalter |
| Batteriefach | 18650 (Akku) |
| USB | Micro |
| LED Pin | Pin 16 |
| DHT11 Sensor | Pin 22 |
| Boden-Feuchtesensor | Pin 32 |
| Power Pin (Nicht verbunden) | Pin 34 |
| Lipo Laderegler | TP5400 (bei anderen auch TP5410) |
| Licht Sensor (Nicht vorhanden) | Pin 33 |
| Größe L/B/B [cm] | 19,5/ 3 / 2,5 |
Was ist installiert
Am USB angeschlossen, blinkt die blaue LED. Der erste Blick im Terminal zeigt nur die Standardausgabe des ESP Wroom. Der Stock scheint keine programmierte Funktion zu haben und ist auch nicht mit MircoPython geflashed.
Ein Bootloader ist installiert. Beim Einschalten mit gedrückter Boot Taste blinkt die blaue LED nicht mehr.
Anwendungsbereiche
- Zur Beobachtung von Pflanzen
- Raumklima Erfassung
- Jeder Pflanze einen Accesspoint 😉
- Als Testplattform für Kurse (gibt ein paar negativ Beispiele im Netz)
Ansichten

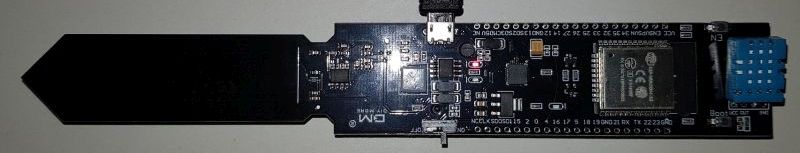

Hi Grow – von Oben

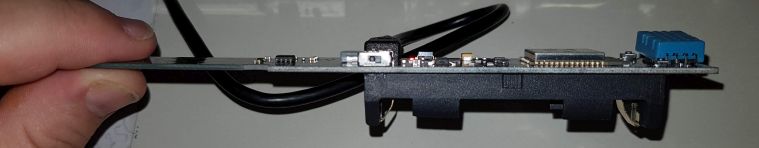

Hi Grow – von der Seite

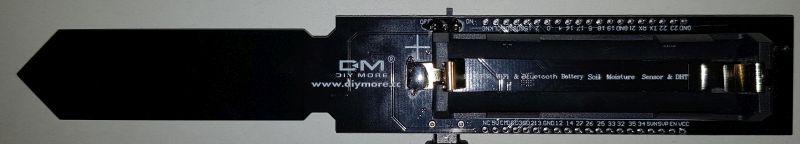

Hi Grow von Unten
Programmierung
Ich verwende ein fertiges MQTT Programm. Dieses ermöglicht mir ein paar schnelle Tests und spart Zeit.
Bibliotheken
Für das Programm werden ein paar Biliotheken benötigt, diese sind im Folgenden aufgelistet.
MQTT Client
MQTT wird hier nicht neu erfunden sondern es wird die folgende Biliothek verwendet.
https://github.com/knolleary/pubsubclient
DHT11 Sensor Bibliothek
Der DHT11 und DHT22 Luftfeuchte und Temperatursensor ist weit verbreitet auch hier gibt es unterschiedliche Implementierungen, das gewählte Programm verwendet die folgende:
https://github.com/adafruit/DHT-sensor-library
Adafruit hat irgnd wann mal eine Basis für all ihre Sensorimplementierung geschaffen, diese nennt sich Unified SensorLib. Sie wird auch für den DHT11 Sensor benötigt.
https://github.com/adafruit/Adafruit_Sensor
Testprogramm
Das Testprogramm kann von GitHub heruntergeladen werden. Ich habe noch ein paar andere Änderungen am Code vorgenommen deswegen hier mein Fork. In der Datei credentials.h müssen noch SSID, WIFI Passwort und MQTT Broker und die Titel eingetragen werden.
Das Original findet ihr hier:
Github Link zu HiGrowEsp32Mqtt
Auf die Einrichtung des Brokers gehe ich an dieser Stelle nicht näher ein, sollte noch keine Broker vorhanden sein, gibt es unterschiedliche Möglichkeiten an einen zu kommen:
- Es gibt sog. Webbroker, hier kann man sich im Internet anmelden und oft auch kostenlos den Broker verwenden. Beispiele hierfür sind HiveMQ, diyporjects und hier noch ne 10er Liste.
- Eigener Broker - exemplarisch sei hier auf dem Mosquitto in Verbindung mit dem PI verwiesen (hier das Setup)
- Broker der Hausautomation. Ich verwende IP-Symcon für die Hausautomation, viele andere Systeme bieten mittlerweile auch MQTT Anbindungen.
Nun noch compilieren und auf den Spieß schreiben und dann hoffen, dass was beim Broker angkommt.
Hier liegt mal wieder der Hund begraben. Ohne Taster gehts nicht. Als erstes den Schreibvorgang einleiten. Dann den Boot Taster gedrückt halten und kurz auf den Reset (EN) Knopf drücken. Jetzt startet der ESP im Bootmode. Nach ein paar Sekunden kann der Boot Knopf wieder gelöst werden. Der Schreibvorgang sollte jetzt starten.
Auch auf meinen Broker werden die Werte vom Spiess jetzt angezeigt und können weiter verarbeitet werden.
Über die Zeit schwankt es schön, mal schauen was man daraus machen kann.
Langzeittest (aktualisiert)
Drei Planzen (Benjamini, Bogen Hanf (Kein THC), Areca Palme). Die Sensoren messen und legen sich dann 30Min/1h/2h schlafen. Die Sensoren senden ihre Werte an den Homeserver und dieser speichert sie. Alle Akkus haben um die 2400Ah.
- 14.10.2020 11:30 Test mit Benjamini gestartet, sendet alle 30 Minuten.
- 15.10.2020 23.03 Erhalte noch Nachrichten
- 16.10.2020 13:29 Benjamini sendet noch.
- 16.10.2020 18:23 Der Benjamine läuft weiter, der Bogen Hanf sendet jetzt jede Stunde und Areca Palme alle zwei Stunden.
- 17.10.2020 13:04 Alle Sensoren laufen noch Tabelle aktualisiert
- 19.10.2020 09:25 Heute morgen um 4 Uhr ist der letzte Messwert vom Benjamini gekommen. Somit hat dieser weniger als 5 Tage durchgehalten.
- 20.10.2020 ~21:30 Der Sensor des Bogen Hanf ist ausgefallen
- 21.10.2020 ~04:00 Der Sensor der Areca Palme ist ausgefallen.
Auswertung
Die Palme hält etwas länger durch aber nicht signifikant siehe Tabelle. Somit haben wir unspektakuläre 5 Tage. Alleine am ESP32 scheint es zumnindest nicht zu liegen:
- Der ESP verbraucht im Normal Betrieb mit Wifi maximal 180mA.
- Im DeepSleep Modus verbraucht er nur <10 uA.
Geht man von einem Zyklus von 2 Stunden DeepSleep und 10 Sekunden Messen/Senden aus. Gestaltet sich die Berechnung wie folgt:
Verbrauch pro Zyklus unter Last
= 10s * 180mAh/60(Min)*60(Sec)
= 10s * 180mAh/3600
= 10s * 0,022mAh
= 0.22 mAh
Verbrauch pro Zyklus in Standby
= 2h * 0,10mA
= 0,02mAh
Verbrauch gesamt pro Zyklus
= 0,22mAh + 0,02mAh
= 0,24mAh
Bei einem Akku von 2400mAh
Zyklen = 2400mAh / 0,24mAh = 10000z
Stunden = 10000z / 2,002h/z = 4995h
Tage = 4995h / 24h/Tag = 208Tage
Das sind 203 Tage mehr als der beste Test somit muss der Hauptverbrauch an andere Stelle liegen.
Für den DHT 11 habe ich ebenfalls Daten gefunden, deshalb möchte ich überprüfen ob diese verantwortlich sein könnte.
- Standby max 150uA
- Last 2.5mA
Verbrauch pro Zyklus unter Last
= 10s * 2,5mAh/60(Min)*60(Sec)
= 10s * 2,5mAh/3600
= 10s * 0,000694mAh
= 0,0069 mAh
Verbrauch pro Zyklus in Standby
= 2h * 0,15mAh
= 0,3mAh
Verbrauch gesamt pro Zyklus ESP32 + DHT11
= 0,0069mAh + 0,3mAh + 0,24mAh
= 0,55mAh
Bei einem Akku von 2400mAh
Zyklen = 2400mAh / 0,55mAh = 4.363z
Stunden = 4.363z/ 2,002h/z = 2160h
Tage = 4995h / 24h/Tag = 90Tage
Mit DHT11 Sensor sind es nur noch etwas weniger als die Hälfte der Tage. Rechnet man die 90 Tage verbleibend minus die Wirklich gemessene Zeit verbleichen 85 Tage die der Boden-Feuchtesensor und die restliche Periphrie verbrauchen.
| #Test | Pflanze | Meldung | Gestartet | Leer | #Messwerte | #Tage |
|---|---|---|---|---|---|---|
| 1 | Benjamini | 30 Min. | 14.10.2020 11:30 | 19.10.2020 03:40 | 224 | <5 |
| 2 | Bogen Hanf | 1 St. | 16.10.2020 18:10 | 20.10.2020 21:30 | 99 | 4 |
| 3 | Areca Palme | 2 St. | 16.10.2020 18:23 | 21.10.2020 04:00 | 52 | <5 |
Die Werte der Feuchtesensoren schein mir auch nicht ganz schlüssig wenn ich sie mit denen im Internet vergleiche. Evtl. mache ich hierzu nochmal eine Versuchsreihe mal sehen.
Probleme
Hoher Stromverbrauch selbst in Sleep Phase.
Im Netz klagen einige Benutzer über den hohen Stromverbrauch wärend des Tiefschlafs (deep sleep). Meine Tests haben das bestätigt, allerdings liegt es meiner Meinung nach an den Sensoren.
Ich habe noch einen Fehler im Code gefunden, wenn man die Sleepzeit zu hoch setzt, geschieht ein Überlauf der int Variablen und er schläft nicht ein. Bitte int durch uint64_t tauschen dann klappts:
// int DEEPSLEEP_SECONDS = 1800; // 30 min // alt
uint64_t DEEPSLEEP_SECONDS = 1800; // 30 min // neuSonstiges
3D Modelle fürs Gehäuse
Um den Stock zu verpacken, gibt es einige 3D Modelle bei Thingiverse:
https://www.thingiverse.com/thing:3333221
https://www.thingiverse.com/thing:2791829
https://www.thingiverse.com/thing:3491667
https://www.thingiverse.com/thing:3209270
Die Ersten beiden Modelle habe ich mal gedruckt. Der Ausdruck erfolgte mit den folgenden Druckparametern:
| Beschreibung | Wert |
|---|---|
| Drucker | Ender 5 |
| Material | PLA |
| Drucktemperatur | 210 |
| Bett-Temperatur | 60 |
| Düse | 0,4 |
| Layerhöhe | 0,2 |
| Hüllendicke | 0,8 |
| Printspeed | 95 |
| Support | Everywhere |
| Untergrund | Raft |
Der Ausdruck verlief ohne Probleme, das Endprodukt musste ich etwas mit dem Skalpell nachbearbeiten aber nichts was aus dem Rahmen fällt. Den Tropfen Deckel bräuchte ich persönlich nicht und werde ihn weg lassen. Zum Montieren habe ich 4st 2x15 Spax und 1st *2x2,5 Blechschauben verwendet. Das Board selbst passt gut in das Gehäuse. Hier noch ein paar Bilder :

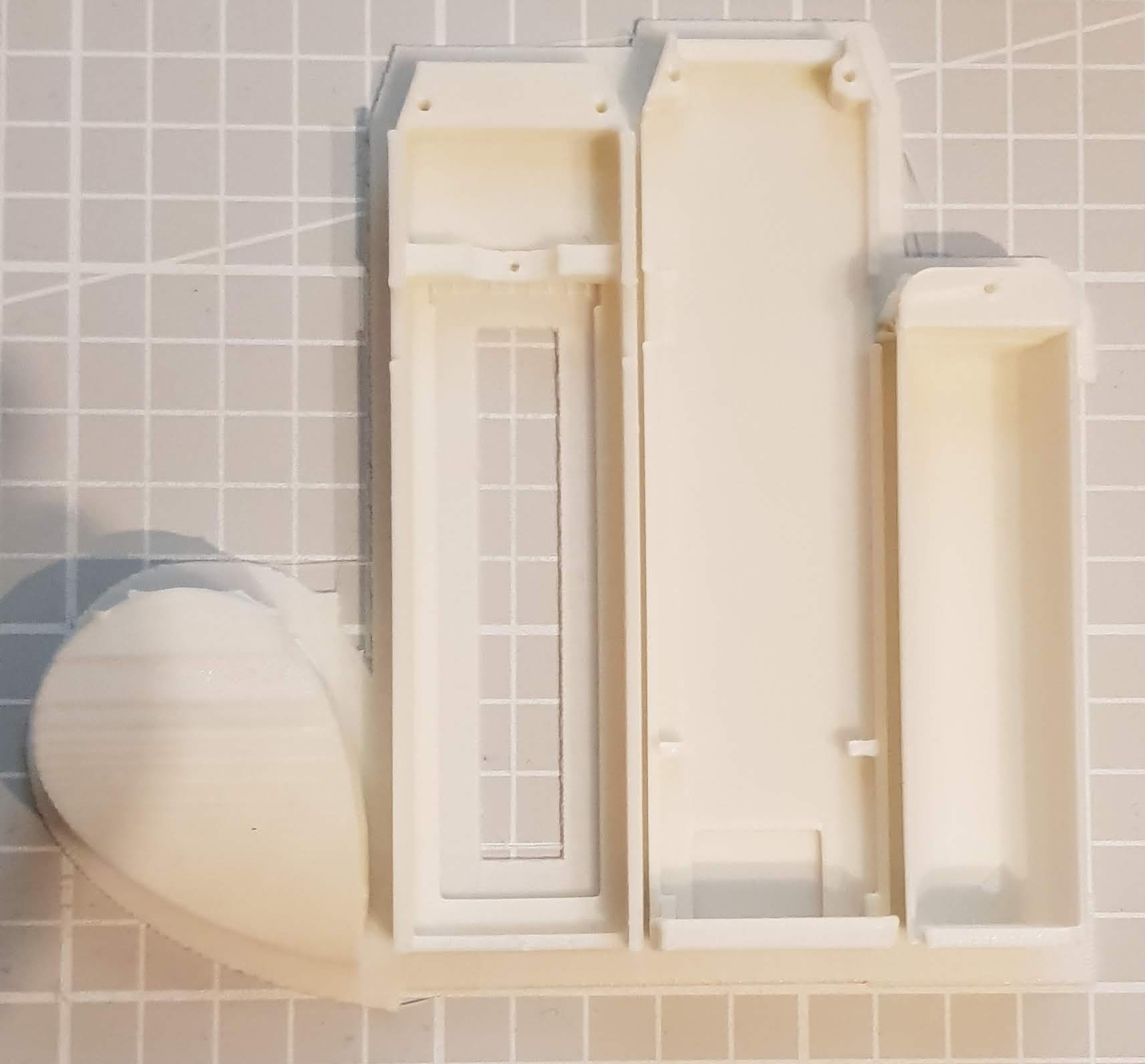

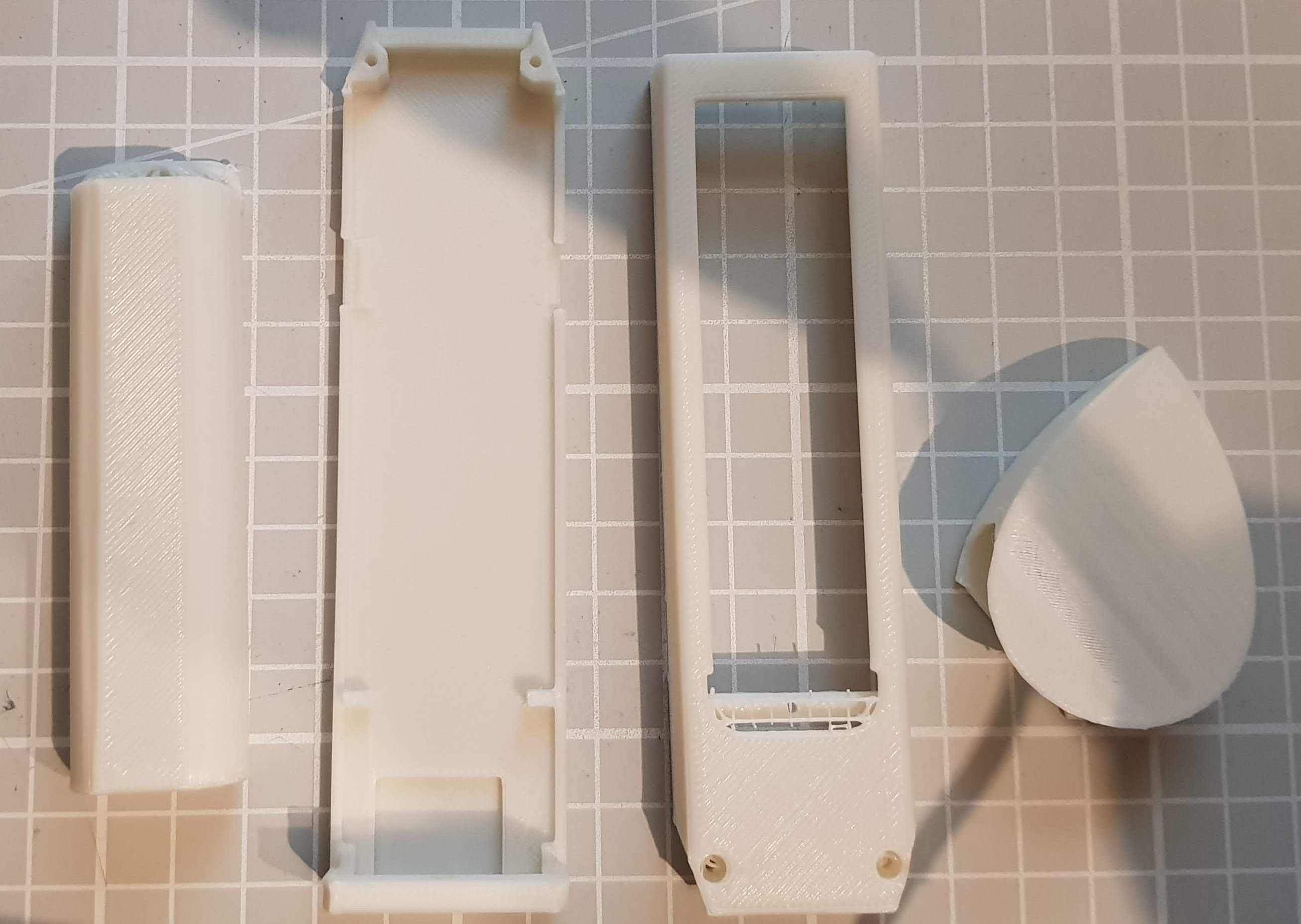

4HiGrow Verpackung - Frisch aus dem Drucker
HiGrow Verpackung - Vom Brim gelöst

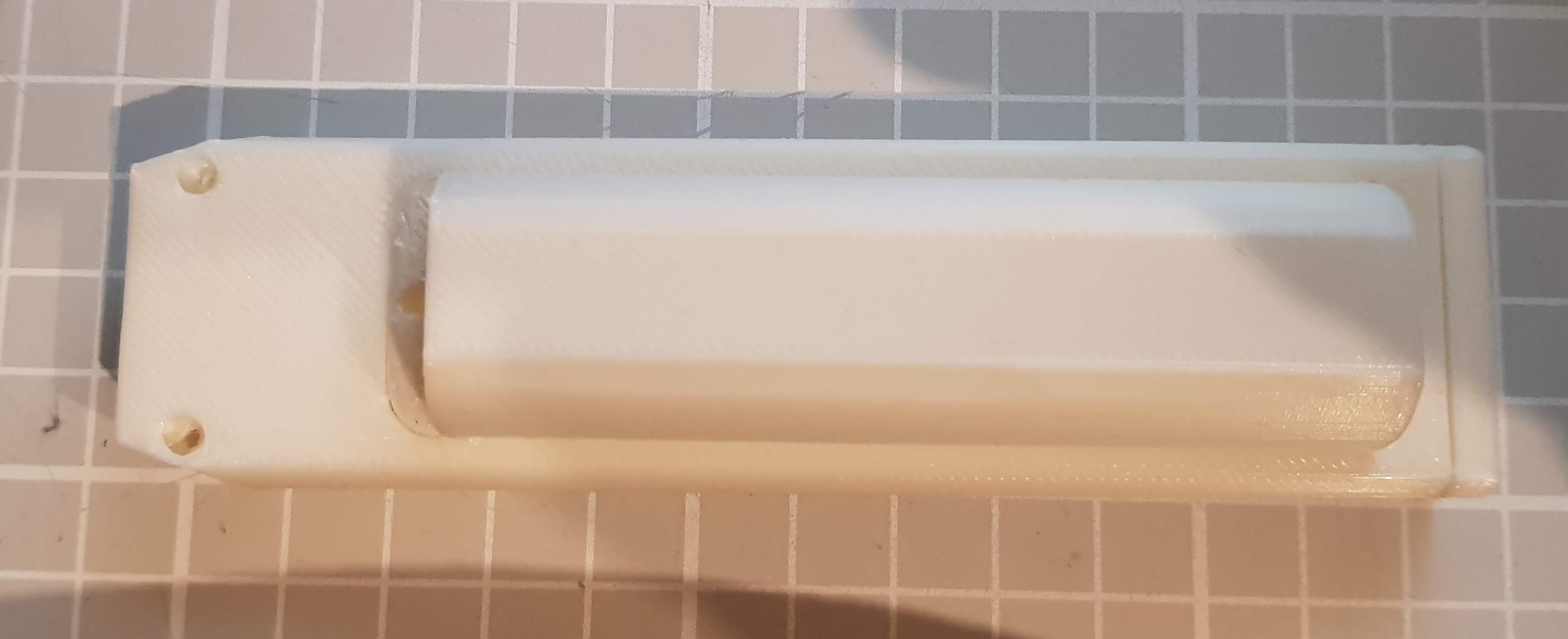

HiGrow Verpackung - Unten

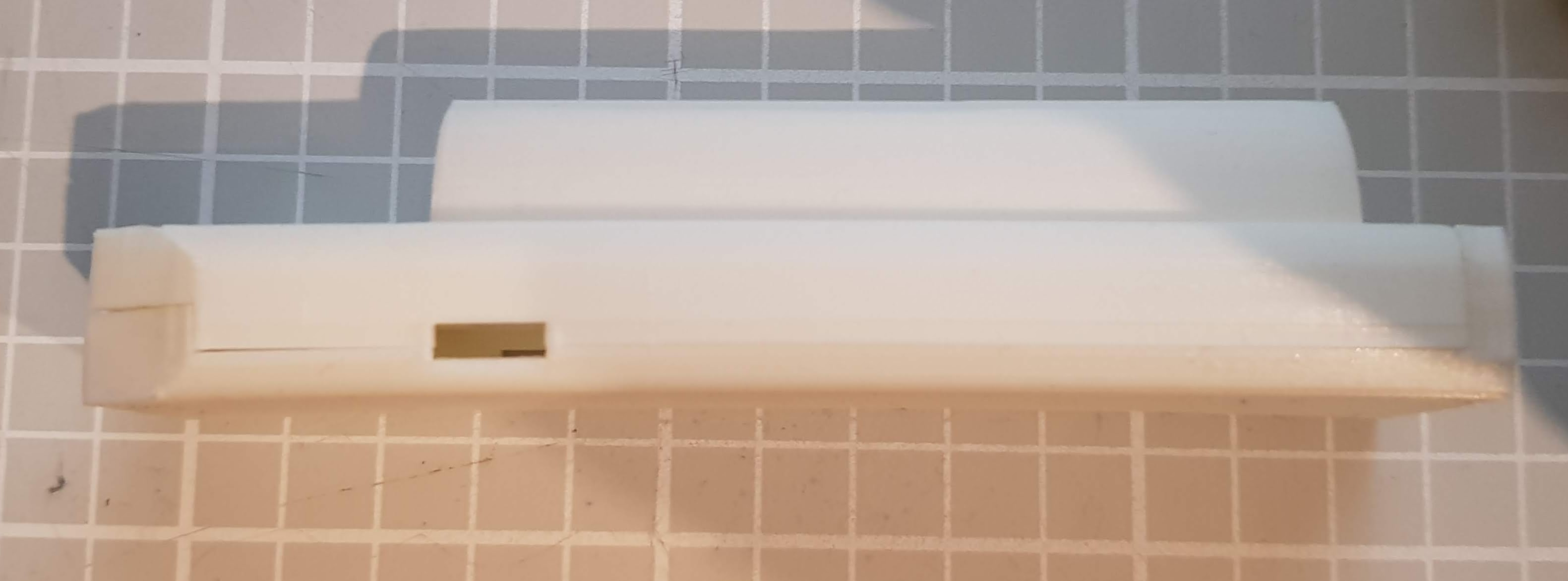

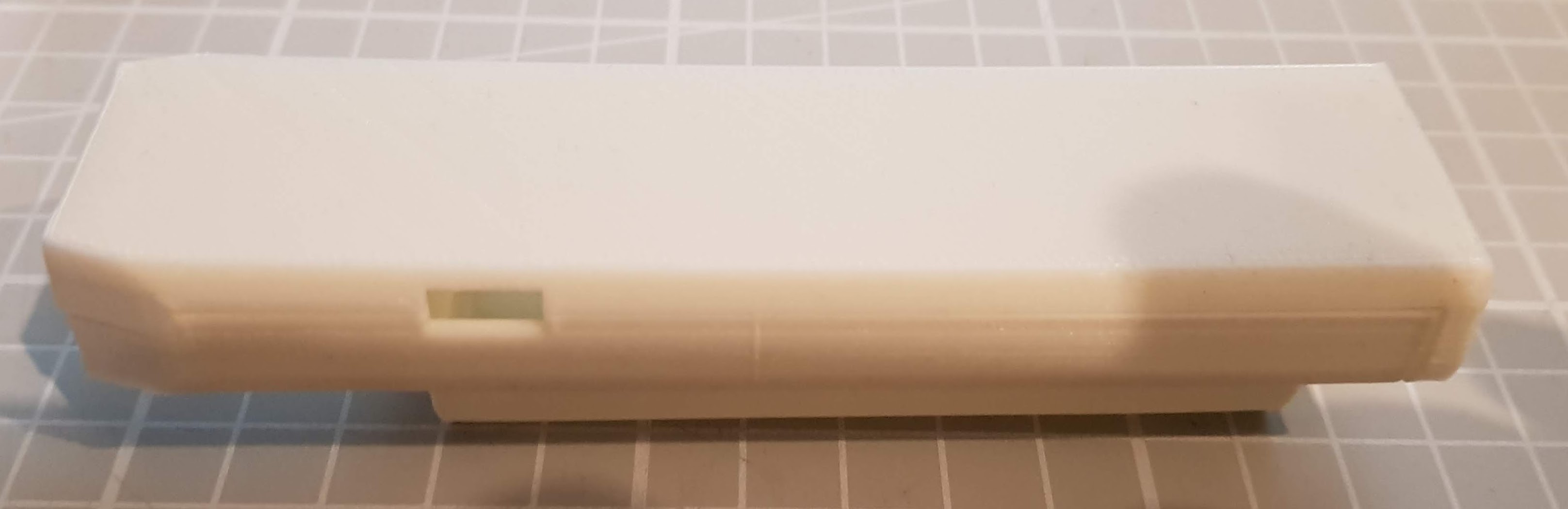

HiGrow Verpackung - Seite
HiGrow Verpackung - Oben

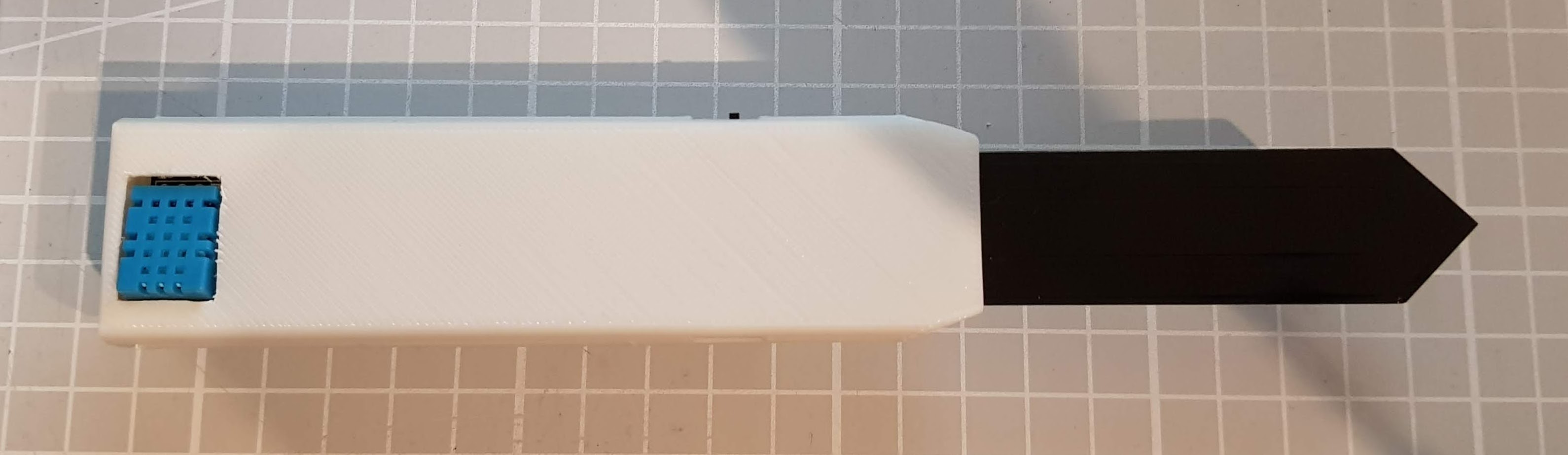

HiGrow Verpackung - Mit Board von Oben

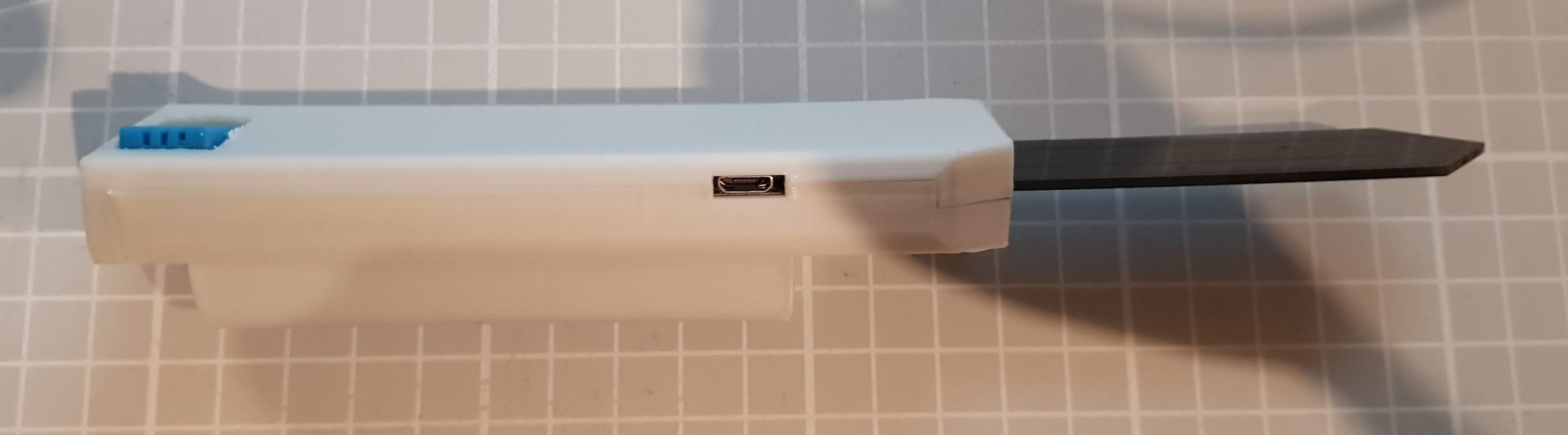

HiGrow Verpackung - Mit Board von der Seite

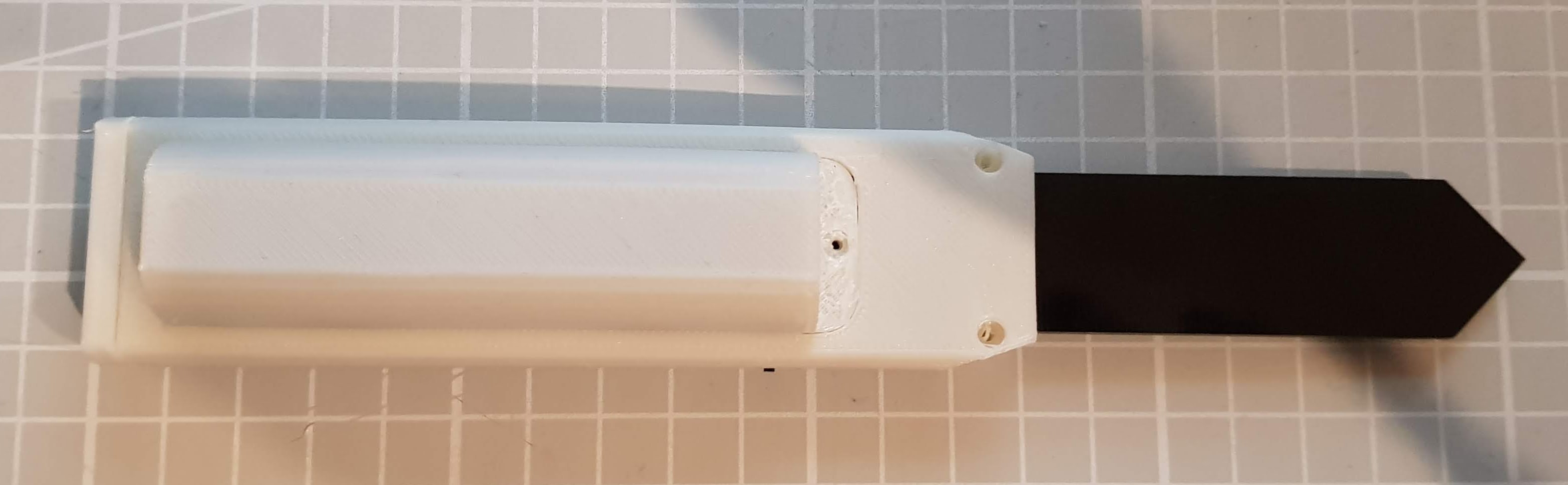

HiGrow Verpackung - Mit Board von Unten
Der zweite Ausdruck war auch ok, hier fehlt mir allerdings das Schraubenloch zur Befestigung des Deckels. Bilder Habe ich mir jetzt mal gespart.
Fazit
Nette Idee mit dem Pflanzensensor. Der ESP32 ist stand der Technik das gesamte Board hat ein paar Sensoren, was auch ganz nett für Einsteiger sein kann. Was mich am Stock ärgert ist die Knöpfchendrückerei beim Programmieren. Da waren wir schon mal weiter. Wenn man den Berichten im Internet glaubt (und das tue ich an dieser Stelle) dann kann der Stock die Nähe von Feuchtigkeit nicht ertragen und die Löpunkte blühen relativ schnell auf. Somit ist an einen Langzeiteinsatz ohne zusätliche Behandlung, zum Beispiel durch Epoxid Harz nicht zu denken. Ein Ausseneinsatz fällt damit auch flach.
Der Spannungsteiler um die Spannung des Akkus zu messen fehlt. Den Lichtsensor solls erst ab Version 2 geben. Der Stock ist eine nette Idee aber nicht besonders gut ausgeführt. Ich habe mir noch ein paar einzelne Bodenfeuchte Sensoren und eine Variante des HiGrow von LiliGo bestellt, diese werde ich bei Gelegenheit noch testen.
Verwandte Beiträge
- ESP32-C3 seeed studio xiao
- ESP32-C3 Super Mini Board
- Preview – LuatOs ESP32-C3 Board
- ESP32 BlueTooth Gamepad
- ESP8266/32 WiFi Manager
- Preview – ESP32-IO Schild für Arduino ESP32 Wroom Core Board
- Preview – ESP-WROOM-32 Rev1 Steckbrett Adapterplatine
- Preview – 7x9CM Prototyp Platine zum Löten für ESP8266, ESP-12E, ESP-12F, ESP32
- Preview – ESP32-Audio-Kit ESP32
- LilyGo T-Beam
Quellen
CK Blog Beitrag zur Datenerfassung mit dem Sensor
Github Projekt HiGrowESP32MQTT
Github weiteres Projekt von lucafabbri
