Last Updated on 4. April 2024 by sfambach

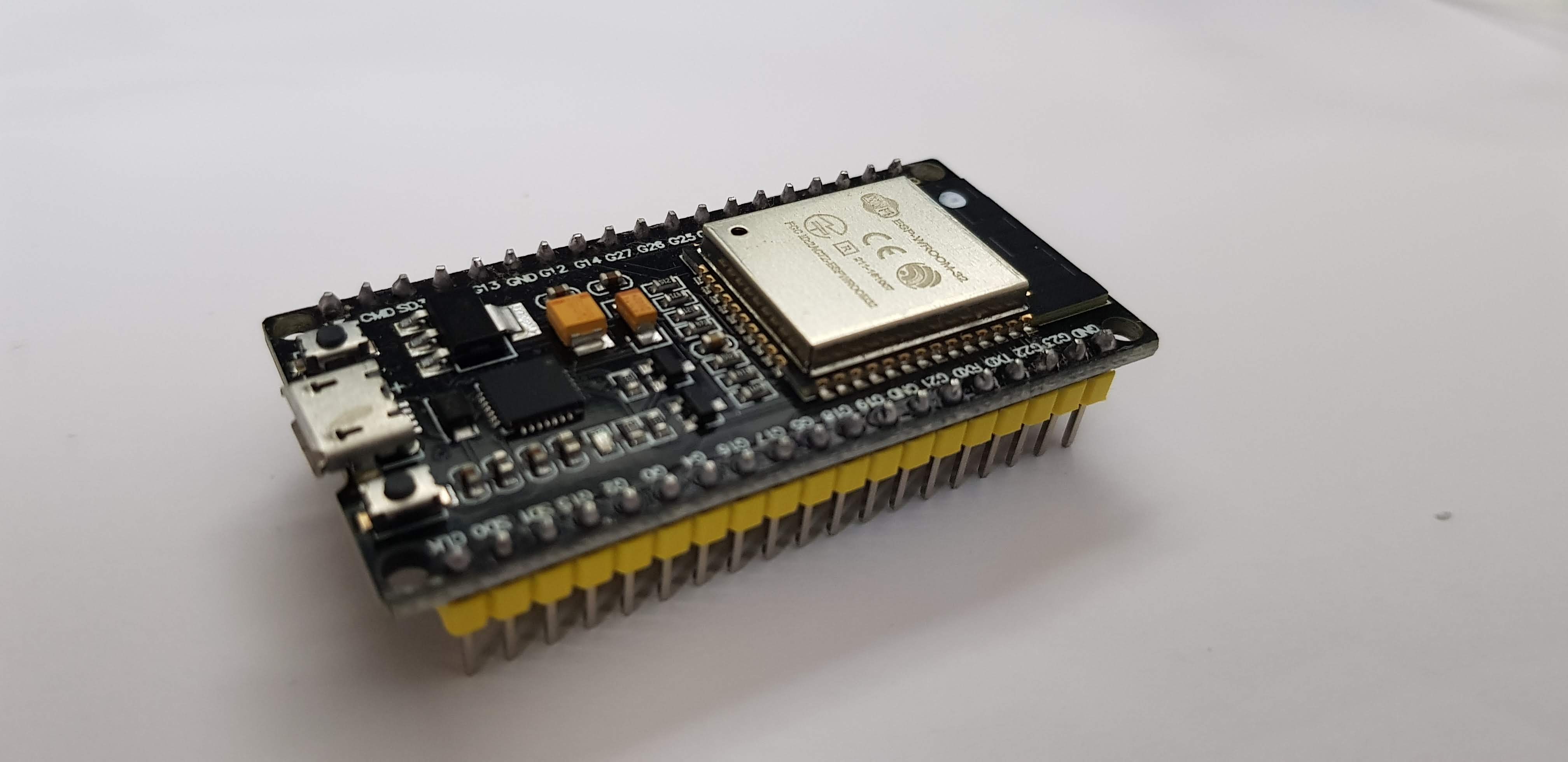

Der ESP32 ist der Nachfolger des erfolgreichen ESP8266 Controllers. Er besitzt eine 32Bit Tensilica Xtensa LX6 CPU in der Regel mit zwei Kernen (RISC Architektur). Hier sammle ich für mich interessante Informationen.
Anwendungsgebiete
- Haushaltsanwendungen
- Hausautomation
- Smarte Steckdosen und Licht Steuerung
- WLAN Steuerung
- Babyphone
- IP Kameras
- Sensor Networks
- Wearables
- Bloototh Applikationen wie Kopfhörer/Lautsprecher …
Dokumentation
https://www.espressif.com/en/products/hardware/esp32/overview
https://github.com/espressif/arduino-esp32
Hardware
Verpackung
Den ESP32 gibt es als Chip oder Modul mit zusätzlichen externen Speicher, Antennen u.ä.
Welche Versionen es aktuell gibt ist der Espressif Bestellinformation zu entnehmen. Hier der Link zu ihr:
Bezeichnung
Jeder ESP kommt mit einer Beschriftung. Die Einzelenen Chips sind mit einem Code versehen. Hier ein Beispiel:
Quelle: https://www.espressif.com/sites/default/files/documentation/esp32_datasheet_en.pdf
Bei den Modulen ist der Aufdruck eher nur ein Verweis aufs jeweilige Datenblatt oder die Bestellinformationen.
Auch gibt es die Chips und Module in unterschiedlichen Versionen, die sich zusätzlich voneinander unterscheiden können.
Innenleben
Das folgende Schaubild zeigt die Architektur des Controllers.
Neben diversen Schnittstellen besitzt er:
- WLan
- Bluetooth
- Einen Temperatursensor
- Crypto Routinen
Speicher
Der ESP kommt mit unterschiedlichen Speicher Konfigurationen daher, hier ein kurzer Überblick welche Kombinationen aktuell möglich sind. Um welche Konfiguration es sich handelt kann dem jeweiligen Datenblatt oder der Bestellinformation entnommen werden.
RAM
Der Ur-Esp32 hat ein 520KB internen Speicher aber auch die Möglichkeit diesen extern zu erweitern. Aktuell wird als externe Erweiterung nur PSRAM unterstützt. Es ist möglich den Speicher auf bis zu 8MB zu erweitern wobei aktuell nur 4 MB gleichzeitig adressiert werden können.
Flash
Je nach Konfiguration kommt der ESP im Chipformat mit 0 ,2 oder 4 MB internen FLASH. Bei den Modulen kann der FLASH extern im Modul verbaut sein. Der Ur-ESP kann maximal 16 MB Flashspeicher adressieren. Jenachdem wie der Flash Speicher gemappt ist und welche Art verwendet wird, kann unterschiedlich viel davon verwaltet werden.
- QSPI Flash
- Beim Mapping als Instuctions Speicher, können bis zu 11MB + 248KB adressiert werden. Bei mehr als 3 MB + 248 KB wird der Zugriff inperformant.
- Beim Mapping als exklusiv lesen Datenspeicher können maximal 4MB adressiert werden.
- Externer SRam can als CPU Datenspeicher gemappt weden und es werden bis zu 8MB unterstützt. Es können aber nur auf 4MB gleichzeitig zugegriffen werden. (Beispiel OTA 2x 4MB Nutzbar)
ROM
Der UR-ESP hat 448 KB ROM. Sie beinhalten laut Espressif Forum spezielle interne Funktionen und zum Beispiel den Bluetooth Stack. Der extern nutzbare Funktionsumfang kann git entnommen werden:
https://github.com/espressif/esp-idf/tree/master/components/esp32/include/rom
UART 1,2,3
Der Esp32 besitzt 3 UART Schnittstellen, die von einander unabhängig konfiguriert werden können. Die Maximalgeschwindigkeit beträgt 5Mbps Dies ermöglicht eine asysnchrone Kommunikation mit RS232, RS485 und IrDa unterstützung. Als Anschluss kann jeder GPIO Pin dienen. (Quelle: Espressif ESP32Datenblatt Seite 28, 31)
Pinbelegung per default:
| UART | RX IO | TX IO | CTS | RTS |
|---|---|---|---|---|
| UART0 | GPIO3 | GPIO1 | N/A | N/A |
| UART1 | GPIO9 | GPIO10 | GPIO6 | GPIO11 |
| UART2 | GPIO16 | GPIO17 | GPIO8 | GPIO7 |
In der Arduino Gui sind folgende Einstellungen:
- Serial – Uart0 GPIO 1/3
- Serial1 – Uart 1, GPIO 9/10 meist schon mit Flash Speicher belegt
- Serial2 – Uart 2 GPIO 16/17
Die Ansteuerung ist in allen gängigen Frameworks wie Arduino IDE, Espressif, Micropython… enthalten.
I²C Wire Bus
Der ESP32 hat zwei Wire Busse. Für den Anschluss kann jeder GPIO Pin gewählt werden. Er kann mit einer Geschwindigkeit von 100Kbit’s (Standard Mode), 400Kbit’s (Fast Mode) bis hin zu 5 MHz arbeiten. Die beiden Busse beherrschen 7bit und 10 Bit Addressierung. (Quelle: Espressif ESP32 Datenblatt Seite 28,31)
Die Ansteuerung ist in allen gängigen Frameworks wie Arduino IDE, Espressif, Micropython… enthalten.
ADC’s
Der ESP32 besitzt zwei getrennt ADC 12Bit Register mit insgesamt 18 Kanälen. Durch die 12 Bit ergibt sich eine Messspanne von 0 bis 4095.
ADC1 hat 8 Kanäle, diese sind an den GPIOs 32-39 Verfügbar.
ADC2 besitzt 10 Kanäle und ist mit den GPIOs 0, 2, 4, 12 – 15 und 25 – 27 verbunden. Weiterhin ist der ADC2 nicht nutzbar wenn WIFI verwendet wird.
| GPIO | ADC | Kanal | Anmerkung |
|---|---|---|---|
| 36 | 1 | 0 | |
| 37 | 1 | 1 | |
| 38 | 1 | 2 | |
| 39 | 1 | 3 | |
| 32 | 1 | 4 | |
| 33 | 1 | 5 | |
| 34 | 1 | 6 | |
| 35 | 1 | 7 | |
| 4 | 2 | 0 | |
| 0 | 2 | 1 | Meist mit Bootoptionen belegt |
| 2 | 2 | 2 | |
| 15 | 2 | 3 | |
| 13 | 2 | 4 | |
| 12 | 2 | 5 | |
| 14 | 2 | 6 | |
| 27 | 2 | 7 | |
| 25 | 2 | 8 | |
| 24 | 2 | 9 |
Weitere Informationen sind dem unten gelinkten Artikel von Espressif zu entnehmen.
Programmierumgebung
Arduino Gui
Platformio
Espressif IDF
VS-Code für Espressif IDF
Spannung am ESP Abfragen
Der ESP 8266 hat noch die Möglichkeit die Spannung zu messen. Beim ESP32 beötigt man eine Hilfsschaltung, ein Spannungsteiler mit 100kOhm und 10kOhm am ADC.
Mehr infos gibts in dem gelinkten Beitrag:
https://www.arduinoforum.de/arduino-Thread-ESP32-Batteriestatus
Formel zur Berechnung der Spannung:
Uin = (100 + 10) / 10 ((R1 + R2) /R2)
https://www.arduinoforum.de/arduino-Thread-ESP32-Batteriestatus
Sofware Tipps
Hardware Daten auslesen
Die Datei esp.h/Klasse ESP bietet Zugriff auf einige Informationen der Hardware. Wie Id, Versionen, freier Speicher usw.. Der komplette Funktionsumfang kann in Githup eingesehen werden.
https://github.com/espressif/arduino-esp32/blob/master/cores/esp32/Esp.h
Eingebunden werden muss die Esp.h meist nicht diese ist bei den Standardbibliotheken mit dabei. (Danke für den Hinweis an Andreas, siehe Kommentar) . Folgend ein paar Beispiele aus der Datei.
Neustart auslösen
Eine Funktion ist das Neustarten des ESPs. Dies kann nach einem remote Update der Firmware nötig sein oder bei schlampiger Programmierung wenn der Speicher voll ist ;).
ESP.restart();Speicher Informationen abfragen
Gerade für das Debuggen sind Speicherinfomationen ganz nützlich. Zum Beispiel kann hieran erkannt werden, ob verwendeter Speicher auch wieder frei gegeben wird. Die folgenden können hierfür aufgerufen werden:
Heap/SPI Speicher Größe
uint32_t var = ESP.getHeapSize();
uint32_t var2 = ESP.getPsramSize();Freier Heap/PS Speicher
uint32_t var1 = ESP.getFreeHeap();
uint32_t var2 = ESP.getFreePsram();Minimalwert des Heap/SPI Speichers seit Controller start.
uint32_t var1 = ESP.getMinFreeHeap();
uint32_t var2 = ESP.getMinFreePsram();Maximale Blockgröße des Heap/SPI Speichers
uint32_t var1 = ESP.getMaxAllocHeap();
uint32_t var2 = ESP.getMaxAllocPsram();Basic OTA
OTA – Over The Air – Protokolle ermöglichen es Microcontroller über das Netzwerk zu flashen. Da der ESP32 über WLAN verfügt ist ein flashen über das Netz möglich. Die ausführliche Anleitung kann unter folgenden Link gefunden werden:
Im Grunde ist das Vorgehen wie folgt:
- Python installieren
- Beispiel Project Basic OTA auswählen
- WLan Daten eingeben
- OTA Firmware flashen
- OTA teil in eigenen Code einbauen und immer über das Netzwerk flashen
Probleme
WiFi Verbindet sich nur jedes 2. Mal
Wie folgt die Verbindung starten:
WiFi.disconnect();
WiFi.mode(WIFI_STA); // kann auch ein anderer Mode sein
while (WiFi.status() != WL_CONNECTED) {
WiFi.begin(SSID, PASSWORD);
delay(1000);
}Speicher Voll / zu Klein
Gerade bei Graphiken oder bei der Bluetooth Biliothek gerät man schnell mal an die Grenzen des verfügbaren Programmspeichers.
Ein gutes Einführungvideo gibts von Andreas Spiess:
Youtube Andreas Spiess – More Memory for the ESP32 …
Im Grunde geht es darum die Speicherzuordnung richtig einzustellen. Um mehr Speicher für die Applikationen zu bekommen, kann OTA ausgeschaltet oder der SPIFFS Speicher vermindert werden.
Arduino Gui
In der Arduino Gui sind die einstellungen im Menü Werkzeuge zu finden.
Wer zusätzliche Optionen braucht, kann diese in der Konfiguration XML hinzufügen.
Espressif-IDF
In der Espressiv-IDF können die Einstellungen über die Menuconfig und über eine eigene Partitionstabelle vorgenommen werden.
