ESP32 WiFi Kit 32

Ich habe gleichzeitig mit dem ESP Lora 32 auch noch die kleinere Version bestellt.  Sie ist etwas günstiger (~17€), ohne externe Antenne und ca 2mm kürzer. Bis auf die Netzwerk Sendestärke scheinen die beiden Boards sich nur minimal zu unterscheiden. Auch fehlt hier der Lora Transmitter.

Es passt gerade so auf ein Steckbrett, so dass an beiden Seiten noch ein Pin zur Beschaltung frei ist. Die Pins wurden in meinem Fall mitgeliefert und müssen selbst eingelötet werden.

In diesem Beitrag sind nur die Eigenheiten beschrieben, für die Programmierung, Fehler … sei auf den Lora Beitrag verwiesen.

Ansicht

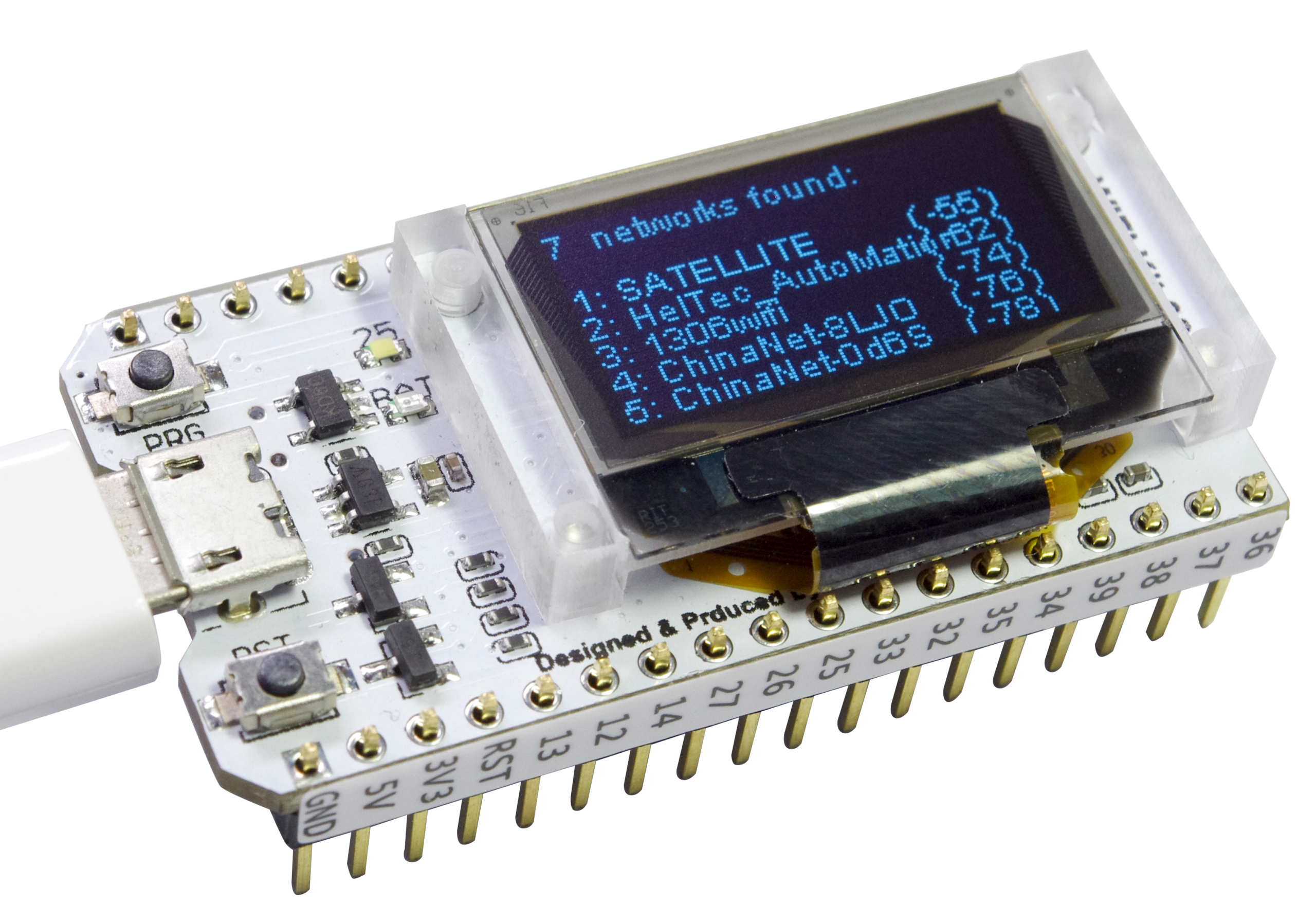

Frontansicht

Display zwei Knöpfen und USB Anschluss.

Rückansicht

Anschluss ( JST-PH 2Pin 1.25mm)  für einen Akku .

Überblick

Name WiFI Kit 32
Anzahl/CPU
1 / ESP 32
Takt (MHz)240
Kerne2
Digital IOs / Pins36 / 28
Analog inputs18
PWM16
SPI4
Flash Speicher
SRam (KB)520
EEPROM (KB)4 MB
WiFi802,11 b/g/N
Bluetooth
VerschlüsselungWEB / WPA2 / TKIP /AES
Bluetooth4.1
UART3
I2C2
Ethernet-
Video 0.96 OLED display
Sound_
USB1 Micro CP2102
Betriebsspannung [V]3,3
Eingangsspannung3,3 - 7
Strom (mA) / Standby (mA)
Größe l x b x h53 x 25 x 12
Gewicht [g]??

Pinning

Quelle:
https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series/blob/master/PinoutDiagram/WIFI%20Kit%2032.pdf

PinoutLink

Fazit

Das ESP32 WiFi Kit 32 Board ist netzwerktechnisch nicht so gut ausgestattet wie sein großer Burder, Lora fehlt hier. Wer nicht die Weitstreckenkommunikation benötigt, ist mit dem etwas billigeren Board auch gut bedient.

Probleme

USB Anschluss wird nicht richtig erkannt.

Hier meine Treiber Informationen für Windows 10.


Treiber Informationen

Zadig gibt Infos zum Treiber und auch die Möglichkeit diesen zu wechseln. Vorher im Menü „List alle Devices“ auswählen.

Zadig Einstellungen
Zadig Informationen

Verwandte Beiträge

Quellen

https://en.wikipedia.org/wiki/ESP32

http://esp32.net/

https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series#instructions

https://www.heise.de/make/artikel/Grosser-Bruder-Espressif-ESP32-3256039.html

https://github.com/espressif/arduino-esp32/issues/758

Herstellerseite

8 Gedanken zu „ESP32 WiFi Kit 32

  1. Hallo und guten Tag
    Ich bekomme den kleinen Bruder also das ESP32 WiFi Kit 32
    einfach nicht zum laufen. Ich habe sehr viele und umfangreiche Projekte mit dem ESP8266 und dem ESP 32 entwickelt.
    das Bord ESP32 WiFi Lora wird einwandfrei erkannt,
    Hier scheitere ich nach wie vor daran das, das Gerät unter Windows 10 nicht erkannt wird. den CP2102 Treiber habe ich runtergeladen und installiert. Wer kann mir helfen.

    1. Hallo,

      hatte bei diesem Board noch keine Probleme, aber bei anderen die erst falsch erkannt wurden. Hast du schon mal versucht mit dem Zadig Tool den Treiber zu tauschen, (https://zadig.akeo.ie/).
      Solltest du die Arduino IDE verwenden, scheint es Boards zu geben bei denen der entsprechnde Bootloader fehlt, Hier muss dieser erst mit Hilfe eines ISP oder anderen Arduino aufgespielt werden (http://www.netzmafia.de/skripten/hardware/Arduino/Bootloader_Flashen/). Die vorletzte Option, die mir einfällt, ist dass evtl. der USB Port nicht genug Saft hat, Also mal eine externe Spannungsquelle Lipo oder so anschliessen.

      Es gibt natürlich noch die Möglichkeit, dass das Board kaputt ist, deswegen bestelle ich meist 2. Einen Andern PC könnte man auch versuchen aber auf die Ideen biste sicherlich schon gekommen.

      Gruß
      Stefan

    2. Hallo und herzliche Dank für die schnelle Antwort.
      Die Arduino IDE kommt erst dann zum Tragen wenn der Chip am USB erkannt worden ist, Vorher denke ich muss ich mir da keine Gedanken machen. Die Stromversorgung scheidet auch aus da das sereinmäßig mitgelieferte Programm zum Scannen der Netzwerke funktioniert, Rechner hab ich auh ohne Rrfolg gewechselt.
      So recht komme ich nicht voran.

    3. Zadig hat auch nicht geholfen? Was mir noch eingefallen ist, mal mit nem extgernen ISP auf das Board gehen. Bei einem Board hatte ich mal den Händler angeschrieben, der hatte mir dann nochmal einen Treiber zugeschickt. Der Test ist schon ne Weile her, habe das Board mal angeschlossen. Ich habe die Treiber Infos in den Bericht unter Probleme kopiert.

  2. Das Pinout Diagramm ist spiegelverkehrt! Wenn es die Unterseite wäre, würde es stimmen. Beim Hersteller findet man ein richtiges Pinout, allerdings auch mit der Unterseite. Davon wurde es wohl kopiert 🙂

    1. Danke für den Hinweis.
      Laut Datenblatt hat der ESP32 je nach Ausführung 1 oder 2 Kerne. (Ausser dem ESP32-S0WD haben alle 2 Kerne)
      Auf dem Board von Heltec ist ein Controller mit 2 Kernen verbaut.
      Ich habe die Tabelle entsprechend angepasst.
